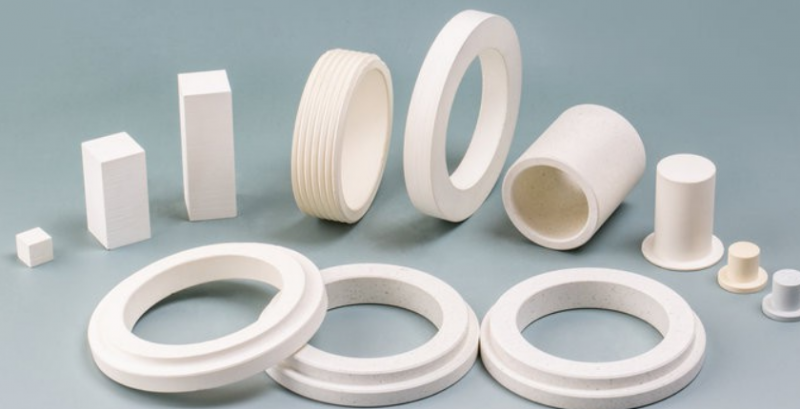

氮化硼被稱為白石墨。因為它是白色的，特點和石墨有共同之處，所以得名。主要分為兩種形式，一種是六方結(jié)構(gòu)，一種是立方結(jié)構(gòu)。在高溫高壓環(huán)境下，六方結(jié)構(gòu)可以轉(zhuǎn)變?yōu)榱⒎浇Y(jié)構(gòu)。生產(chǎn)氮化硼陶瓷的方法主要有兩種，一種是冷壓燒結(jié)，另一種是熱壓燒結(jié)。
　　首先，為了生產(chǎn)氮化硼陶瓷，需要將氮化硼細粉與一定量的添加劑混合，其中氮化硼細粉顆粒的尺寸是嚴格要求的，并且需要應在5微米以內(nèi)。然后預測液壓機的壓力，試驗壓力在100-150 MPa之間，然后將原料粉碎至0.5mm以下，然后將原料放入石墨磨具中，在熱壓爐中進行高溫高壓處理。熱壓爐中有碳管，碳管的作用主要用于加熱。加熱溫度可提高到1600至1900度，壓力可控制在20至25兆帕之間，保溫可約為一小時。冷卻后即可加熱。

　　其次，三氧化二硼對氮化硼陶瓷的生產(chǎn)有著至關(guān)重要的作用作用，直接影響到氮化硼陶瓷的質(zhì)量，如果氮化硼產(chǎn)品中沒有三氧化二硼，氮化硼產(chǎn)品的密度會大大降低，但防水性能更好。如果加入三氧化二硼，產(chǎn)品的密度會增加，但耐水性會大大降低。因此，不含三氧化二硼的氮化硼原料應適當添加粘結(jié)劑，以增加熱燒結(jié)的難易程度，并在不影響產(chǎn)品穩(wěn)定性的情況下進行促使燒結(jié)。

　　如果氮化硼陶瓷在生產(chǎn)過程中含有高含量的三氧化二硼，則有必要在生產(chǎn)過程中適當增加穩(wěn)定劑。對于熱壓氮化硼陶瓷，需要在真空環(huán)境或氮氣環(huán)境下進行高溫處理，使B2O3揮發(fā)，從而提高陶瓷產(chǎn)品的質(zhì)量，保持其穩(wěn)定的性能。
小編：Lynn
